Mảnh dao tiện CNC là dụng cụ cắt không thể thiếu trong gia công cơ khí chính xác, đóng vai trò quan trọng trong việc tạo ra các chi tiết phức tạp và yêu cầu độ chính xác cao. Bài viết sau đây sẽ cung cấp thông tin chi tiết về mảnh dao tiện CNC, các loại mảnh dao tiện phổ biến và hướng dẫn sử dụng mảnh dao hiệu quả để nâng cao chất lượng gia công.

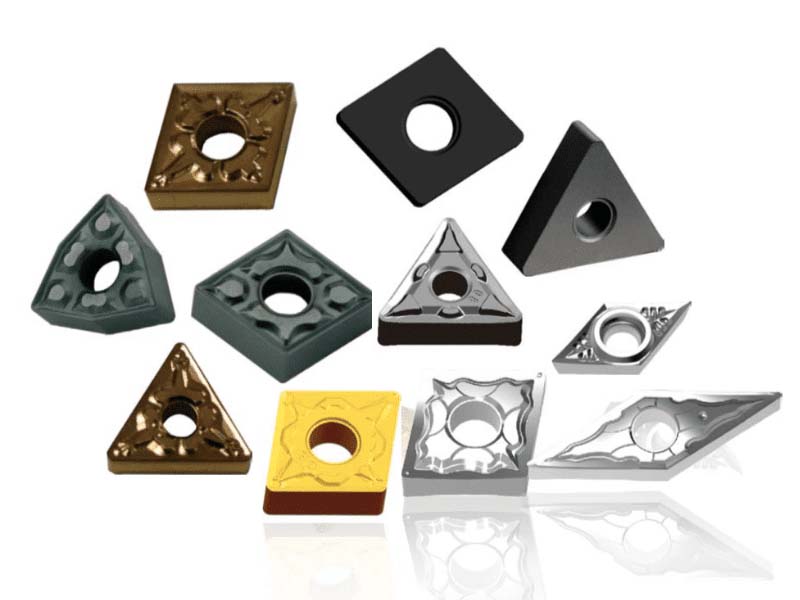

Mảnh Dao Tiện CNC Là Gì?
Mảnh dao tiện CNClà dụng cụ cắt được dùng để tạo hình các chi tiết trên máy tiện CNC. Chúng được gắn vào cán dao tiện để tạo thành một dụng cụ cắt hoàn chỉnh. Mảnh dao tiện CNC không chỉ giúp gia công nhanh chóng mà còn đảm bảo độ chính xác cao, phù hợp với yêu cầu khắt khe trong ngành cơ khí chính xác.
Các Loại Mảnh Dao Tiện CNC
Dưới đây là các loại mảnh dao tiện CNC được phân loại theo từng tiêu chí cụ thể:
Phân Loại Theo Chức Năng Gia Công

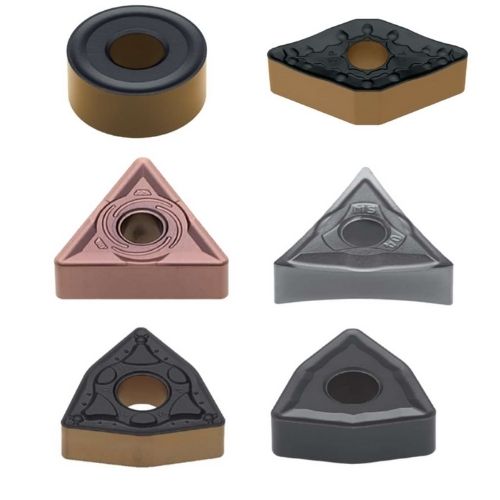

Mảnh Dao Tiện Ngoài
Mảnh tiện ngoài (external turning insert) dùng để tiện bề mặt bên ngoài của chi tiết. Chúng có nhiều hình dạng và kích cỡ khác nhau để thực hiện một nhiệm vụ cụ thể.
Mảnh Dao Tiện Trong (Tiện Lỗ)
Mảnh tiện trong (boring insert) được sử dụng để tiện các đường kính trong của chi tiết. Mảnh tiện trong có các đường cắt thẳng và răng cưa ở phần cạnh cắt, giúp tăng tốc độ và chất lượng gia công.
Mảnh Dao Tiện Rãnh
Mảnh tiện rãnh (grooving turning insert) được dùng để tạo ra các rãnh trên bề mặt của chi tiết. Độ rộng của mảnh dao này thường nhỏ hơn độ rộng của rãnh để hạn chế hư hại cho chi tiết.
Mảnh Tiện Cắt Đứt
Mảnh tiện cắt đứt (parting turning insert) là dụng cụ dùng để cắt đứt các chi tiết khỏi phôi. Mảnh dao này thường có góc cắt rất sắc nhằm giảm độ rung khi quá trình cắt diễn ra.
Mảnh Tiện Ren
Mảnh tiện ren (threading turning insert) được sử dụng để tạo ren trên chi tiết. Lưu ý, hình dạng của mảnh dao phải khớp với loại ren cần tạo: ren metric, ren inch, ren ống, ren trapezoid,…
Mảnh Dao Tiện Profile
Mảnh dao tiện profile (profile turning insert) là dụng cụ dùng khi cần gia công các chi tiết phức tạp. Hình dạng của mảnh dao này không đối xứng và có thể được lập trình để đi theo đường cong của profile. Một số loại dao tiện profile phổ biến là CCGT, CCMT, CNMG, DNMG.
Phân Loại Theo Hình Học

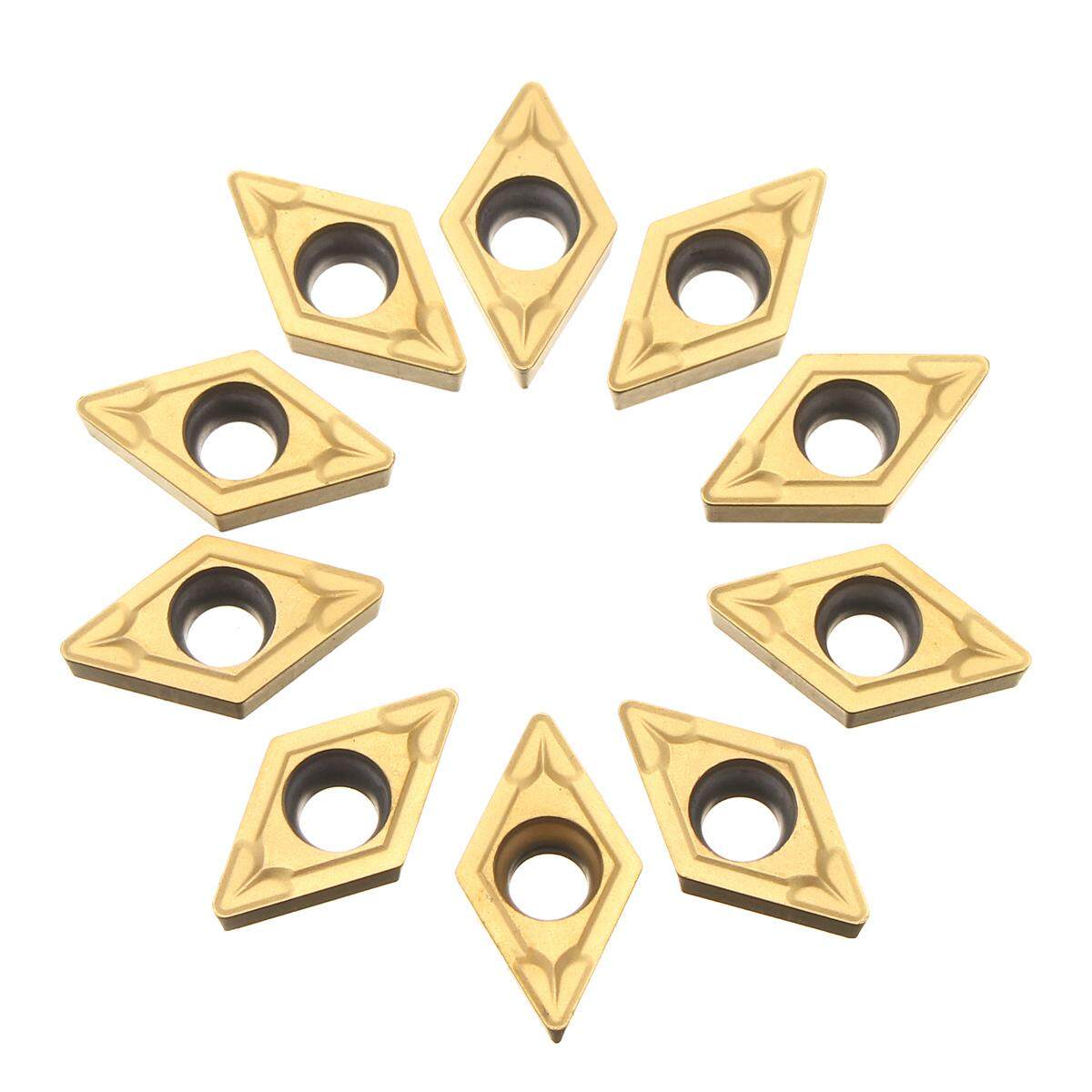

Mảnh Tiện CNC Hình Thoi
Mảnh tiện CNC hình thoi (diamond turning insert) có dạng hình thoi khi nhìn từ phía trước với các góc đỉnh cắt 35°, 55° hoặc 80°. Các mã mảnh tiện hình thoi phổ biến gồm VBMT, VCMT, VCGT, VNMG, DNMG, CNMG,…
Mảnh Tiện CNC Hình Tam Giác
Mảnh tiện hình tam giác (triangle turning insert) có ba góc đỉnh cắt là 60°. Những mã mảnh tiện tam giác phổ biến là TCMT, TPMT, TPGN, TNGG, TNMG,…
Mảnh Tiện CNC Hình Chữ Nhật
Mảnh tiện hình chữ nhật (rectangle turning insert) có hai góc đỉnh cắt là 90°. Một số mã mảnh tiện hình chữ nhật thường gặp là RCMT, RCMX, RCGT, RNGN, RNGX,…
Mảnh Tiện CNC Hình Vuông
Mảnh tiện hình vuông (square turning insert) có bốn góc đỉnh cắt là 90°. Các mã mảnh tiện hình vuông phổ biến là SCMT, SCGT, SNMG, SNMM, SNUN,…
Mảnh Tiện CNC Hình Tròn
Mảnh tiện hình tròn (round turning insert) có bán kính tương đương với đường viền cắt của dao. Một số mã mảnh tiện tròn phổ biến là RCMX, RCGT, RPGN, RPGX, RPMT,…
Mảnh Tiện CNC Hình Ngũ Giác
Mảnh tiện hình ngũ giác (pentagon turning insert) có năm góc đỉnh cắt. Một số mã mảnh tiện ngũ giác phổ biến là PDJN, PDJX, PDMW, PDRW,…
Mảnh Tiện CNC Hình Lục Giác
Mảnh tiện hình lục giác (hexagon turning insert) có sáu góc đỉnh cắt. Một số mã mảnh tiện lục giác thông dụng là HDGT, HDMT, HDMX,…
Mảnh Tiện CNC Hình Bát Giác
Mảnh tiện bát giác (octagon turning insert) có tám góc đỉnh cắt. Một số mã mảnh bát giác phổ biến là ODMT, ODMX, ODGT, OGUN, OGUX,…
Phân Loại Theo Chất Liệu
Mảnh Tiện Carbide
Mảnh tiện carbide (mảnh tiện cacbua) là loại mảnh dao tiện được làm từ hợp kim carbide. Hợp kim carbide có độ cứng cao, khả năng chống mài mòn tốt và chịu được nhiệt độ cao, giúp gia công hiệu quả các vật liệu cứng như thép, gang, hợp kim.
Mảnh Tiện Ceramic (Mảnh Tiện Gốm)
Mảnh tiện ceramic (ceramic insert) được làm từ gốm, có độ cứng, khả năng chịu nhiệt và chống mài mòn cao. Chúng thích hợp để gia công các vật liệu cứng và khó gia công như thép chịu nhiệt, hợp kim siêu cứng. Tuy nhiên, mảnh tiện ceramic giòn và dễ vỡ hơn so với mảnh tiện carbide, cần lưu ý khi sử dụng.
Mảnh Tiện CBN
Mảnh tiện CBN (Cubic Boron Nitride) được làm từ vật liệu nitride bo lập phương, ứng dụng rộng rãi trong gia công các vật liệu cứng và khó gia công như thép chịu nhiệt, gang cứng, hợp kim siêu cứng. Mảnh tiện CBN có khả năng chịu nhiệt và chống mài mòn tốt, giúp kéo dài tuổi thọ của mảnh tiện và tạo ra bề mặt gia công nhẵn mịn.
Mảnh Tiện Cermet
Mảnh tiện cermet là loại mảnh dao tiện được làm từ vật liệu cermet (ceramic-metal), kết hợp các tính chất của gốm và kim loại, được ứng dụng rộng rãi trong gia công các vật liệu thép, gang và hợp kim.
Những Lưu Ý Khi Lựa Chọn Mảnh Dao Tiện CNC
Lựa chọn mảnh dao tiện CNC phù hợp là yếu tố quan trọng để đảm bảo hiệu quả và chất lượng gia công. Dưới đây là một số điểm cần chú ý khi lựa chọn mảnh dao tiện:
Vật liệu gia công:Mảnh dao tiện cần có khả năng cắt gọt tốt vật liệu cần gia công.
Kích thước của chi tiết:Chọn mảnh dao có kích thước phù hợp với đường kính gia công. Với chi tiết có kích thước nhỏ, nên chọn mảnh dao có bán kính nhỏ.
Yêu cầu về độ chính xác và độ nhẵn mịn:Cần chọn mảnh dao có thể đáp ứng độ chính xác và độ nhẵn mịn của chi tiết. Nếu chi tiết yêu cầu độ chính xác và độ nhẵn mịn cao, nên chọn mảnh dao có lớp phủ nano.
Điều kiện gia công:Chọn mảnh dao có khả năng chịu được tốc độ cắt, lượng dao và nhiệt độ gia công.
Ngoài ra, trong quá trình sử dụng, cần lưu ý thêm một số vấn đề sau để giúp duy trì tuổi thọ mảnh dao tiện lâu hơn:
• Lắp đặt mảnh dao đúng cách trên cán dao tiện.
• Sử dụng tốc độ cắt và lượng dao phù hợp.
• Bảo quản mảnh dao đúng cách khi không sử dụng.
