Trong gia công cơ khí hiện đại, mảnh dao phay (hay còn gọi là insert phay) đóng vai trò quan trọng trong việc nâng cao chất lượng sản phẩm và giảm chi phí sản xuất. Để giúp bạn hiểu rõ và lựa chọn mảnh dao phay phù hợp, Vinatools xin chia sẻ chi tiết về cấu tạo, ký hiệu, các ưu nhược điểm, cũng như phân loại mảnh dao phay hiện nay.
Mảnh Dao Phay Là Gì?

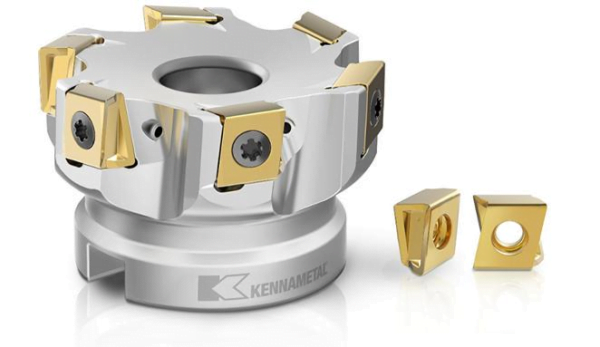

Mảnh dao phay là phần lưỡi cắt rời được gắn vào các loại dao phay gắn mảnh để thực hiện gia công bề mặt, rãnh và các hình dáng phức tạp. Chúng có vai trò quan trọng trong các quy trình gia công cắt gọt nhờ khả năng chịu lực, chống mài mòn và độ bền cao. Các mảnh dao phay thường được chế tạo từ vật liệu cứng như carbide, vonfram, hoặc hợp kim cermet và được phủ một lớp phủ đặc biệt nhằm tăng khả năng chịu nhiệt, chống mài mòn và va đập, từ đó nâng cao tuổi thọ và hiệu suất làm việc.
Cấu Tạo Cơ Bản Của Mảnh Dao Phay
Mảnh dao phay được thiết kế gồm các bộ phận chính như sau:
Mặt cắt: Phần chịu lực cắt chính trong quá trình gia công, thường được làm từ vật liệu cứng để duy trì độ sắc bén và bền bỉ.
Lớp phủ: Lớp phủ trên mặt cắt có vai trò tăng độ cứng, chịu nhiệt và chống mài mòn. Các lớp phủ phổ biến là TiN (Titanium Nitride), TiCN (Titanium CarboNitride), TiAlN (Titanium Aluminum Nitride), và AlCrN (Aluminum Chromium Nitride).
Góc cắt: Đây là góc giữa mặt cắt và mặt phẳng gia công, giúp điều chỉnh lực cắt, độ nhám bề mặt và tuổi thọ mảnh dao.
Góc thoát: Là góc giữa mặt sau của mảnh dao và phôi, có tác dụng giảm ma sát giữa dao và phôi, giúp quá trình cắt gọt diễn ra êm ái, hạn chế mài mòn.
Bán kính mũi dao: Là phần cong tại đầu mảnh dao, quyết định độ nhám bề mặt và hiệu quả gia công.
Cạnh vát: Phần vát được mài nhẹ để giảm độ sắc nhọn, tăng độ bền và giảm nguy cơ vỡ khi chịu tải.
Lỗ định vị và rãnh thoát phoi: Dùng để cố định và hỗ trợ thoát phoi nhanh chóng, giúp mảnh dao làm việc hiệu quả và giảm thiểu ma sát.
Lỗ làm mát và đai kẹp (nếu có): Lỗ làm mát dẫn dung dịch làm mát vào vùng cắt, giúp giảm nhiệt và tăng tuổi thọ dao; đai kẹp dùng để giữ chắc chắn mảnh dao vào thân dao phay.
Cấu tạo chi tiết có thể thay đổi theo từng loại mảnh dao và yêu cầu gia công của từng doanh nghiệp.
Ưu Điểm và Nhược Điểm Của Mảnh Dao Phay
Ưu điểm:
• Chi phí thấp, dễ dàng thay thế: Khi mảnh dao bị mòn, chỉ cần thay mảnh mới mà không cần thay cả dao, giúp giảm chi phí và tăng hiệu quả.
• Đa dạng ứng dụng: Mảnh dao phay có nhiều kích thước, hình dáng và vật liệu khác nhau, phù hợp với nhiều loại vật liệu gia công như thép, nhôm, gang.
• Khả năng hoàn thiện cao: Với độ cứng cao và các lớp phủ chống mài mòn, mảnh dao phay tạo ra ít gờ hơn so với dao phay nguyên khối, đảm bảo bề mặt gia công mịn màng và hoàn thiện tốt.
Nhược điểm:
• Độ bền thấp hơn dao nguyên khối: Mặc dù giá thành rẻ hơn, mảnh dao phay có độ bền kém hơn dao phay nguyên khối, dễ bị vỡ khi thao tác không đúng cách.
• Tiếng ồn và rung động: Khi gia công, mảnh dao phay có thể tạo ra nhiều tiếng ồn hơn, ảnh hưởng đến trải nghiệm người dùng.
.jpg)
Ký Hiệu Mảnh Dao Phay
Mỗi mảnh dao phay đều có ký hiệu riêng, cung cấp các thông số kỹ thuật quan trọng:
1. Ký hiệu theo hãng sản xuất: Mỗi nhà sản xuất có hệ thống ký hiệu riêng để phân loại mảnh dao. Thông thường, mã sẽ bao gồm đường kính, độ dài, số lưỡi cắt và vật liệu.
2. Ký hiệu theo tiêu chuẩn ISO 13399: ISO quy định các ký hiệu tiêu chuẩn bao gồm:
D: Đường kính lớn nhất của mảnh dao phay.
L: Độ dài mảnh dao.
L1: Độ dài lưỡi cắt chính.
Z: Số lưỡi cắt.
S: Kích thước cán.
R: Bán kính mũi cắt.
3. Ký hiệu theo tiêu chuẩn DIN 1835: Tiêu chuẩn này gần giống ISO 13399 nhưng có một số biến đổi nhỏ trong cách ký hiệu.
Phân Loại Mảnh Dao Phay
Mảnh dao phay được phân loại theo nhiều tiêu chí khác nhau nhằm đáp ứng nhu cầu đa dạng của người dùng:
• Theo vật liệu chế tạo: Mảnh dao phay carbide, cermet, kim loại cứng,…
• Theo hình dạng: Hình tam giác, hình vuông, hình tròn, hình lục giác.
• Theo vật liệu gia công: Mảnh dao dành cho thép, nhôm, inox, gang,…
• Theo phương pháp kẹp: Mảnh dao kẹp vít, kẹp chốt, hoặc kẹp kẹp.
.png)
Địa Chỉ Mua Mảnh Dao Phay Chất Lượng, Giá Tốt - Vinatools
Nếu doanh nghiệp bạn đang tìm kiếm mảnh dao phay chất lượng với giá cả hợp lý, hãy đến với Vinatools. Chúng tôi là đại lý phân phối các loại mảnh dao phay chính hãng từ các thương hiệu hàng đầu như Kennametal, Tungaloy, HKF, Nachi… Tất cả sản phẩm đều có độ bền cao, khả năng cắt gọt vượt trội, và đa dạng về hình dạng, kích thước nhằm đáp ứng mọi yêu cầu gia công.
Lý do nên chọn Vinatools:
• Sản phẩm chính hãng: Cam kết chất lượng và hiệu quả cắt gọt tối ưu.
• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ thuật sẵn sàng hỗ trợ khách hàng lựa chọn mảnh dao phay phù hợp với từng yêu cầu gia công.
• Giá cạnh tranh: Chúng tôi đưa ra mức giá hợp lý, cạnh tranh trên thị trường để giúp khách hàng tiết kiệm chi phí.
Hãy liên hệ ngay với Vinatools để nhận tư vấn chi tiết nhất và sở hữu những sản phẩm mảnh dao phay chất lượng cao cho dây chuyền sản xuất của bạn. Vinatools rất hân hạnh được đồng hành cùng doanh nghiệp bạn trên con đường phát triển và hoàn thiện sản phẩm!
--------------------------------------------------------------------------
