Dao tiện rãnh trong gia công CNC hiện nay đã khá phổ biến và có nhiều chủng loại hình dạng và vật liệu khác nhau. Vậy yếu tố nào quan trọng nhất trong việc lựa chọn dao tiện rãnh? Bài viết hôm nay VINATOOLS và mọi người chúng ta sẽ cùng nhau làm rõ vấn đề này nhé!
Tiện rãnh hay tiện cắt đứt là quá trình gia công đơn giản trong số các công đoạn tiện. Dao tiện rãnh sẽ tịnh tiến trên bề mặt sản phẩm để tạo rãnh với kích thước và độ sâu theo yêu cầu.
Các loại dao tiện rãnh thông dụng
Hiện tại có rất nhiều Maker sản xuất dao cụ, từ đó kích thước và hình dạng của dao tiện rãnh cũng được đa dạng. Tuy nhiên, điều này cũng làm cho người gia công và các kỹ sư gặp nhiều rắc rối khi không biết lựa chọn dao tiện rãnh nào cho phù hợp.
Dưới đây là các hình thức gia công tiện rãnh phổ biến, từ đó mọi người có thể dựa vào biên dạng gia công để lựa chọn được loại dao phù hợp với nhu cầu vị trí gia công.

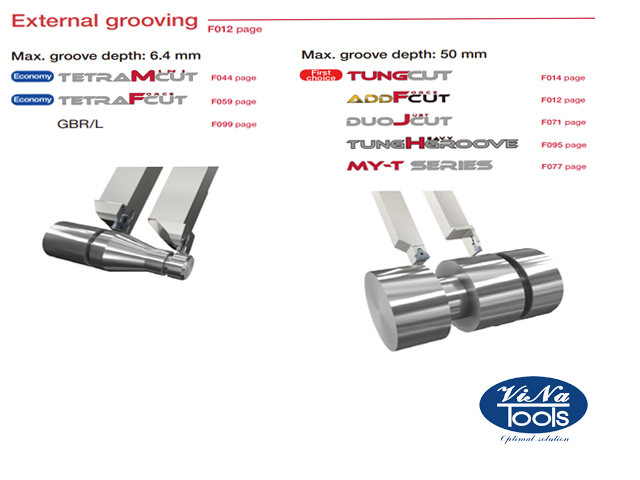

1. Dao tiện rãnh ngoài:
Rãnh ngoài là rãnh có hình dạng chữ nhật nằm ngay ở bề mặt bên ngoài của sản phẩm. Để gia công phần rãnh ngoài này sẽ phụ thuộc vào bề rộng và độ sâu của rãnh. Từ đó lựa chọn được chip tiện rãnh.

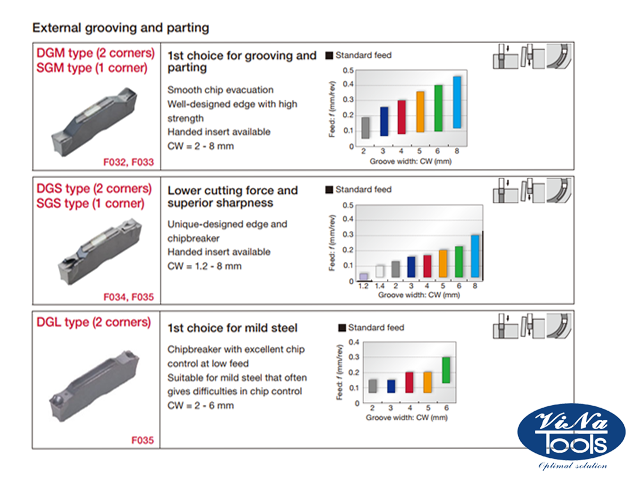

Dao tiện rãnh ngoài thường sẽ được lựa chọn chip có hinh dạng K hoặc G. Về hình dáng của 2 loại chip này mọi người có thể tham khảo hình ảnh dưới đây.
Vậy khi nào thì dùng chip tiện K và khi nào dùng chip tiện G?
- Chip tiện có hình dạng K được sử dụng để gia công những rãnh sâu.
- Chip G thường sẽ được sử dụng để gia công những rãnh cạn ~5mm.
.png)
.png)

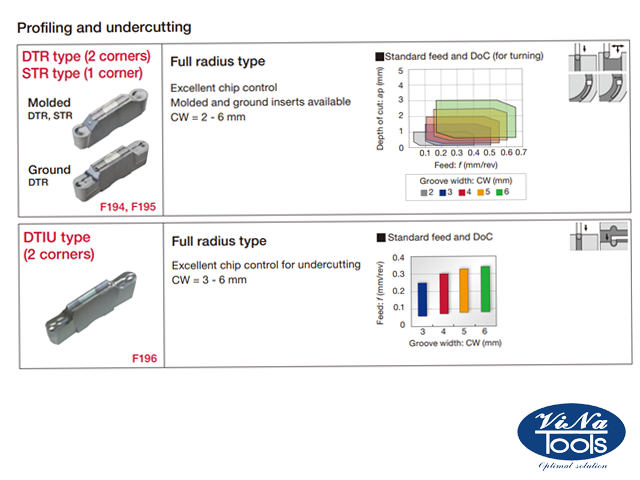

2. Dao tiện rãnh tròn
Dao tiện rãnh tròn được ứng dụng trong trường hợp gia công các rãnh mà phần đáy rãnh là cung R, khác hẳn với rảnh có phần rãnh vuông góc. Ngoài ra, dao tiện rãnh tròn còn được ứng dụng để gia công phần profile bên ngoài có nhiều uốn lượn và có cung R.
Dao tiện rãnh tròn thường sẽ sử dụng Insert tiện dạng G với phần đầu được bo tròn hinh dạng cung R.
Bên dưới đây sẽ là một ví dụ về hình ảnh của dao tiện rãnh tròn:
.png)

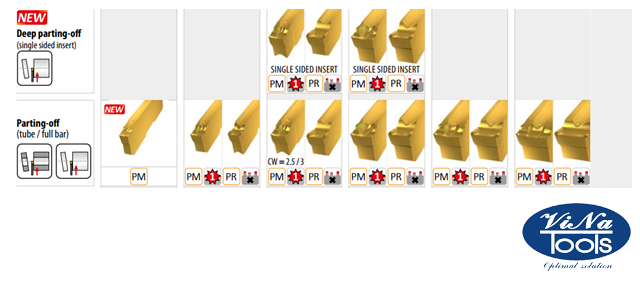

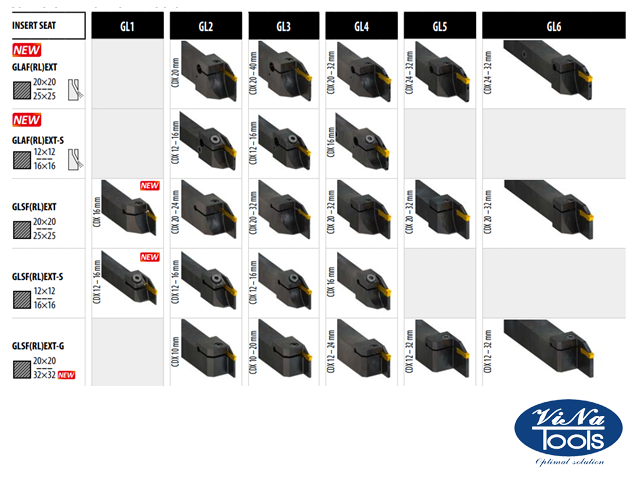

3. Dao cắt đứt
Tương tự với dao tiện rãnh, dao cắt đứt sẽ sử dụng chip dạng G với phần đầu lưỡi cắt thường sẽ không bằng mà sẽ có góc ở phần đỉnh tiếp xúc giữa dao và phôi. Điều này giúp cho quá trình cắt trở nên dễ dàng hơn.
Về hình dáng và mô phỏng quá trình cắt phôi bằng dao tiện cắt đứt, mọi người có thể xem hình ảnh dưới đây:
.png)

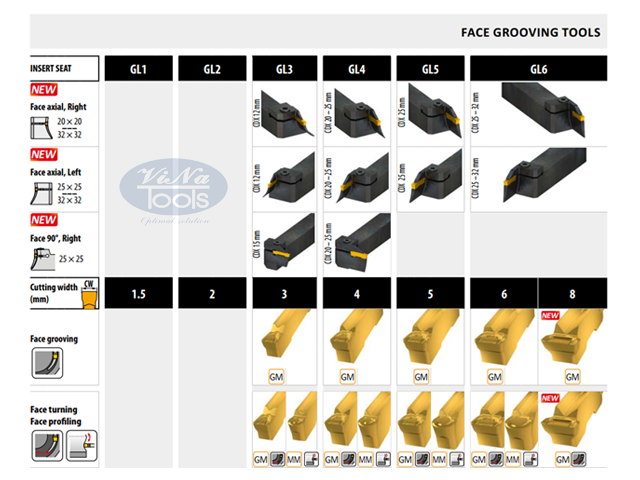

4. Dao rãnh mặt đầu
Rãnh mặt đầu là vị trí nào trên sản phẩm? Chắc hẳn có nhiều bạn mới vào nghề sẽ lạ lẫm với thuật ngữ này. Bên dưới đây sẽ là hình ảnh chi tiết mô phỏng về rãnh mặt đầu mọi người có thể nhìn vào đó để biết vị trí gia công rãnh mặt đầu là vị trí nào.
Để gia công rãnh mặt đầu cũng tương tự như gia công rãnh trên phần thân sản phẩm. Chúng ta có thể sử dụng chip có 2 hình dạng là G hoặc S. Tùy vào vị trí và độ sâu của rãnh mà lựa chọn loại dao phù hợp.

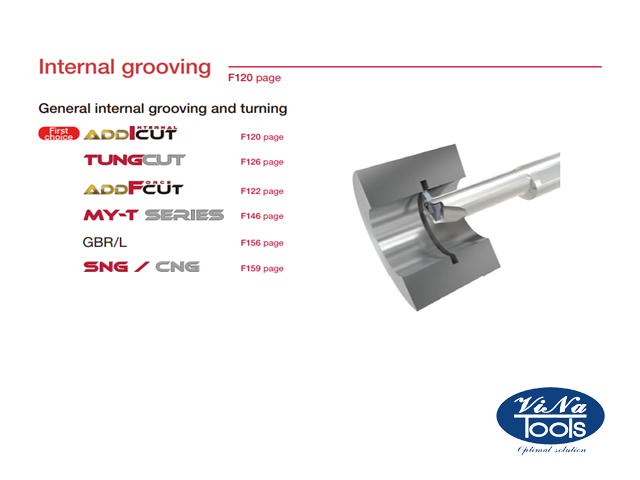

5. Dao tiện rãnh trong
Tiện rãnh trong sau khi khoan lỗ luôn là một vấn đề nhứt nhối đối với bất kì kĩ sư nào. Đây là kĩ thuật gia công vô cùng khó và đòi hỏi sự lựa chọn dao cụ cũng như quá trình viết chương trình phải thật chính xác.
Dao tiện rãnh trong thường được sử dụng sẽ là những mã chip tiện có hình dạng Insert như hình dưới đây:
- Đối với những lỗ nhỏ và sâu từ Ø3 trở xuống thì chip thường sử dụng sẽ là chip dạng E và V.
- Đối với vị trí gia công rãnh ở những lỗ có kích thước lớn hơn sẽ có nhiều phương án lựa chọn dao cụ hơn như chip có hình dạng: S,G,K.
.png)
Các yếu tố quan trọng khi chọn dao tiện rãnh
Chọn dao tiện rãnh trong quá trình gia công CNC chính xác sẽ giúp mọi người tiết kiệm được thời gian gia công, tăng tuổi thọ công cụ, giảm giá thành và chi phí sản xuất. Tuy nhiên, thời điểm hiện tại với việc có quá nhiều Maker trên thị trường với chất lượng khác nhau, việc lựa chọn dao cụ trở nên khó khăn hơn bao giờ hết.
VINATOOLS sẽ gửi đến mọi người các yếu tố cần quan tâm khi lựa chọn dao tiện dưới đây :
- Kích thước rãnh vị trí cần gia công.
- Hình dạng và góc cắt của Insert.
- Lớp phủ trên bề mặt Insert.
- Góc bẻ phôi.
- Loại cán dao phù hợp.
Trên đây, Vinatools vừa hướng dẫn mọi người cách để chọn dao tiện rãnh đúng yêu cầu. Hy vọng thông qua bài viết này, mọi người có cái nhìn cụ thể hơn về các loại dao thường được sử dụng trong gia công rãnh trên máy tiện CNC. Hãy liên hệ với chúng tôi nếu bạn cần tư vấn thêm vấn đề này nhé!
