Dao phay ngón là gì?
Dao phay ngón (Endmill) hay còn gọi là dao phay nguyên khối (Solid endmill) là một trong những dụng cụ cắt gọt phổ biến nhất hiện nay trong chuyên ngành CNC nói riêng và gia công sản phẩm nói chung. Dao phay ngón đáp ứng từ nhu cầu đơn giản nhất cho đến những nhu cầu phức tạp nhờ vào cấu tạo có thể tùy biến được từng thành phần giúp phù hợp với các yêu cầu khác nhau.
.jpg)

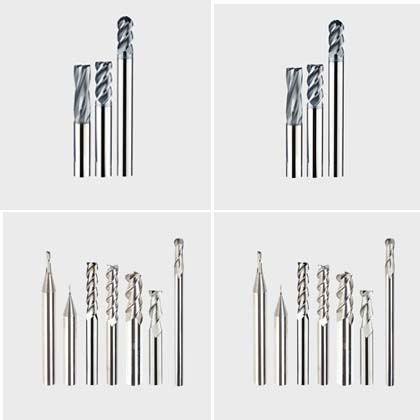

Xem thêm: Sản phẩm dao phay ngón của BooYoung
Công dụng của dao phay ngón
Ứng dụng chính của dao phay ngón trong ngành CNC là gia công chi tiết. Dao phay ngón có thể gia công được đa dạng bề mặt và vị trí, ví dụ như:
• Gia công mặt phẳng
• Gia công bậc
• Gia công rãnh
• Gia công lỗ
• Gia công biên dạng tròn, cong,...
.jpg)
Gia công mặt phẳng và phay cạnh (phay bậc)
Cấu tạo dao phay ngón

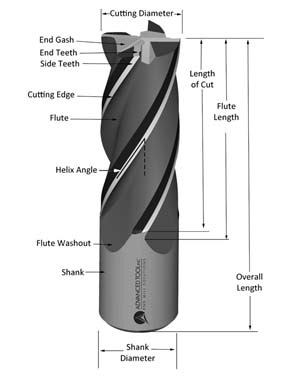

Cấu tạo dao phay ngón cơ bản gồm phần lưỡi cắt (Flute) và phần cán dao (Shank). Chi tiết hơn, phần lưỡi cắt sẽ có cấu tạo được liệt kê theo thông số kích thước cơ bản:
• Cutting Edge: Cạnh lưỡi cắt, trực tiếp tiếp xúc và cắt kim loại.
• Flute: Lưỡi cắt, số lượng lưỡi cắt phụ thuộc vào mục đích và vật liệu gia công (2, 3, 4, 5, 6,... lưỡi cắt).
• Flute Washout: Rãnh thoát phoi, giúp phoi (lượng dư) thoát ra ngoài, tránh gây ảnh hưởng đến quá trình gia công.
Tham khảo thêm: Khám phá sức mạnh dao phay ngón Widia
Phần cán dao có cấu tạo đơn giản hơn, thường là một khối hình trụ hoặc hình nón cụt (cán dao côn), để lắp ghép với dụng cụ kẹp dao (Bầu kẹp dao) và cố định dao trong quá trình gia công.
Với dao phay ngón cổ dài, có thêm phần cổ dao (Neck) nằm giữa phần lưỡi dao và cán dao, kích thước nhỏ hơn cán dao để gia công những vị trí sâu hơn chiều dài lưỡi cắt mà không chạm cán dao vào phôi.
Khi lựa chọn dao phay ngón, cần chú ý các thông số kích thước cơ bản:
• Cutting diameter: Đường kính lưỡi cắt, thông số quan trọng nhất của dao phay ngón, thể hiện kích thước phôi sẽ bị cắt đi.
• Length of cut: Chiều dài lưỡi cắt, chiều dài tối đa mà lưỡi dao có thể cắt phôi.
• Helix angle: Góc xoắn của lưỡi dao, ảnh hưởng đến khả năng thoát phoi và tiếp xúc với phôi.
• Shank diameter: Đường kính cán dao, để lắp vào đầu kẹp phù hợp.
• Overall Length: Chiều dài tổng của dao.
Các thông số kể trên là thông số cơ bản của loại dao phay ngón đầu bằng (Flat endmill), ngoài ra còn dao phay ngón có góc R, dao phay cầu, dao phay ren… thì sẽ có thêm thông số bán kính lưỡi cắt, chiều dài cổ dao, đường kính cổ dao, bước ren,…
Góc xoắn của lưỡi dao
Dao phay ngón cổ dài hãng BooYoung Dao phay ren
Phân loại dao phay ngón
Theo cấu tạo và công dụng, dao phay ngón thường được phân loại như sau:
• Dao phay ngón đầu bằng (Flat endmill): Được sử dụng để gia công mặt phẳng, cạnh, bậc, lỗ, rãnh,... có biên dạng phẳng.
• Dao phay cầu (Ballmill / Ball nose endmill): Dao có mũi dao hình cầu, dùng để gia công các biên dạng cong.
• Dao phay ngón có góc R (Corner radius endmill): Cấu tạo tương tự loại đầu bằng, nhưng phần lưỡi cắt có góc tròn, dùng để gia công các góc có yêu cầu mặt lõm thay vì góc vuông, tránh việc mẻ lưỡi dao khi gia công.
• Dao phay ngón cổ dài (Long neck endmill): Có thêm phần cổ dao nằm giữa lưỡi dao và cán dao, đường kính nhỏ hơn cán dao, dùng để gia công những vị trí sâu hơn chiều dài lưỡi cắt.
• Dao phay ren (Thread endmill): Tạo ren cho những chi tiết khó sử dụng mũi taro.
• Dao phay thô (Roughing endmill): Cấu tạo tương tự dao phay ngón đầu bằng, nhưng lưỡi dao có thêm răng cưa giúp gia công thô hiệu quả hơn.

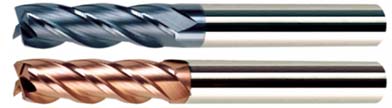

Dao phay đầu bằng (Flat endmill) hãng BooYoung

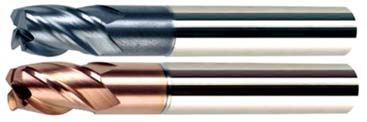

Dao phay có góc R (Corner radius endmill) hãng BooYoung
.jpg)
Dao phay cầu (Ballmill) hãng BooYoung
Dao phay cổ dài (Long neck endmill) hãng BooYoung
Dao phay thô/tinh hãng BooYoung
(loại dao đặc biệt có thể phá thô và tinh cùng 1 chu trình)
Dao phay ren
Dựa theo vật liệu gia công, dao phay ngón được chia ra thành:
• Dao phay thép
• Dao phay nhôm
• Dao phay nhựa
Dao phay nhôm thường có ít lưỡi cắt hơn (2-3 lưỡi), góc lưỡi cắt lớn và được gia công với tốc độ cao để thoát phoi dễ dàng hơn và tránh tình trạng dính phoi vào dao.
Dao phay nhôm hãng BooYoung
Cách chọn dao phay ngón phù hợp
Để chọn đúng loại dao phay ngón phù hợp với yêu cầu gia công, cần chú ý các yếu tố sau:
• Vật liệu gia công: Với các vật liệu gia công khác nhau sẽ cần dao cắt khác nhau. Ví dụ, với vật liệu cứng, khó gia công thì cần dao phay cứng hơn, bền hơn, chống mài mòn như carbide. Với những vật liệu mềm dẻo, dễ gia công hơn như nhôm, đồng, nhựa, gỗ thì cần chọn loại dao mềm hơn, ví dụ như HSS (High-speed steel). Vật liệu gia công cũng sẽ ảnh hưởng đến nhiều yếu tố chọn dao phay ngón khác.
• Đường kính dao: Đường kính nhỏ giúp gia công chi tiết nhỏ, đảm bảo độ chính xác cao; đường kính lớn giúp gia công bề mặt lớn nhanh hơn.
• Số lưỡi cắt: Số lượng lưỡi cắt ảnh hưởng đến hiệu quả gia công và vật liệu gia công.
• Lớp phủ (Coatings / Grade): Dao phay ngón thường được phủ lớp mỏng để gia tăng tuổi thọ và độ bền. Lớp phủ được chọn dựa trên độ hoàn thiện mong muốn và vật liệu gia công. Ví dụ, khi gia công gang cần lớp phủ chống mòn dao tốt, còn khi gia công nhôm cần lớp phủ chống bám dính phoi.
Ngoài các yếu tố cơ bản kể trên, để chọn một sản phẩm dao phay ngón phù hợp với yêu cầu và điều kiện gia công, còn cần chú ý các yếu tố khác như kích thước, thông số cắt, góc lưỡi cắt,...

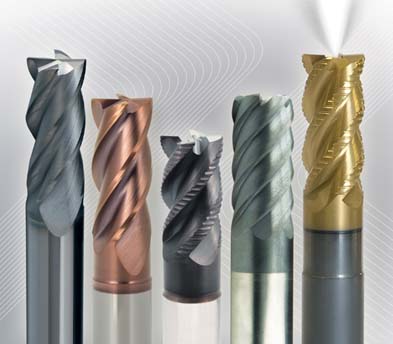

Dao phay ngón với các lớp phủ khác nhau
Dao phay ngón có góc vát (Chamfer endmill)

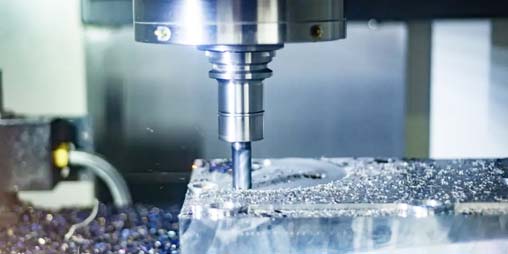

Dao phay ngón khi gia công
.jpg)

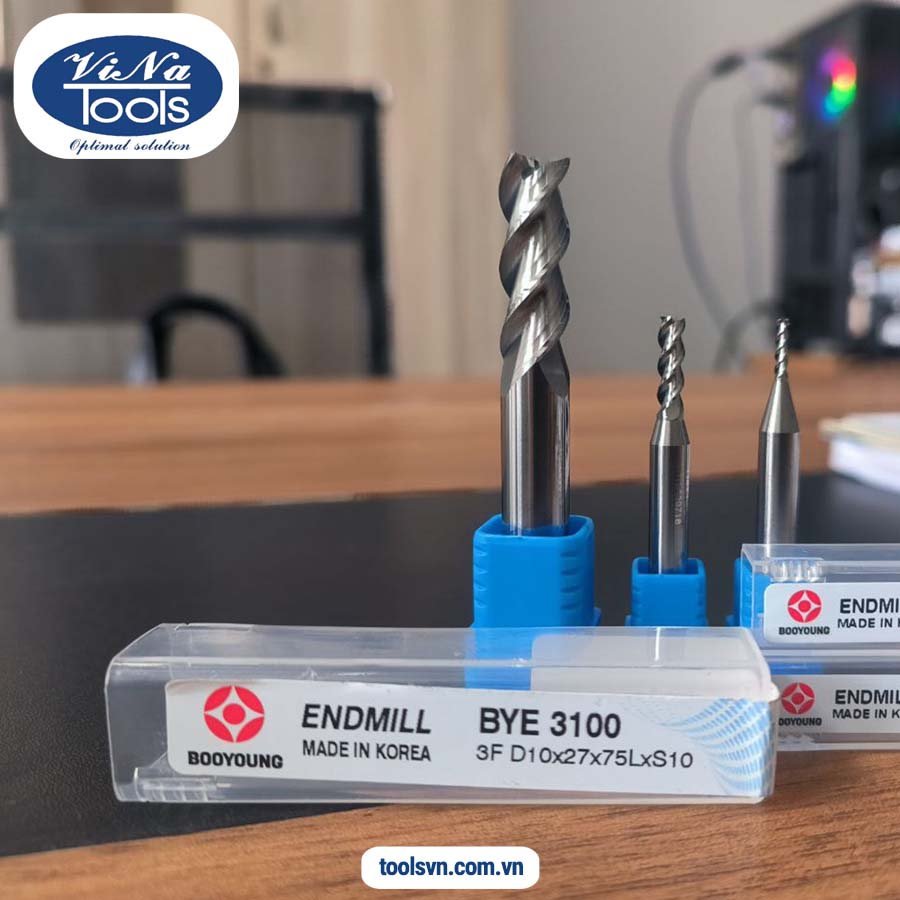

Dao phay nhôm hãng BooYoung, Vinatools phân phối
Hiểu rõ về dao phay ngón sẽ giúp bạn chọn lựa và sử dụng hiệu quả trong quá trình gia công, nâng cao chất lượng sản phẩm và tối ưu hóa chi phí sản xuất.
